Gitterrost-Treppe Abmessungen

Maße / Gewichte

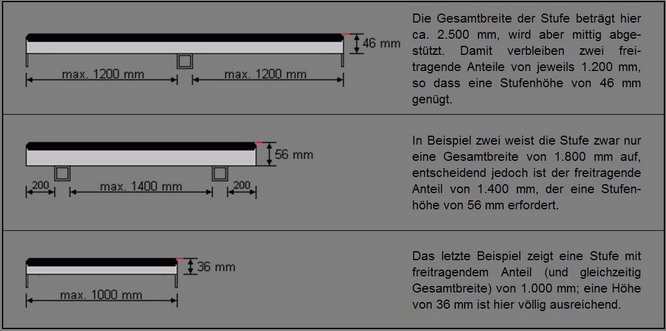

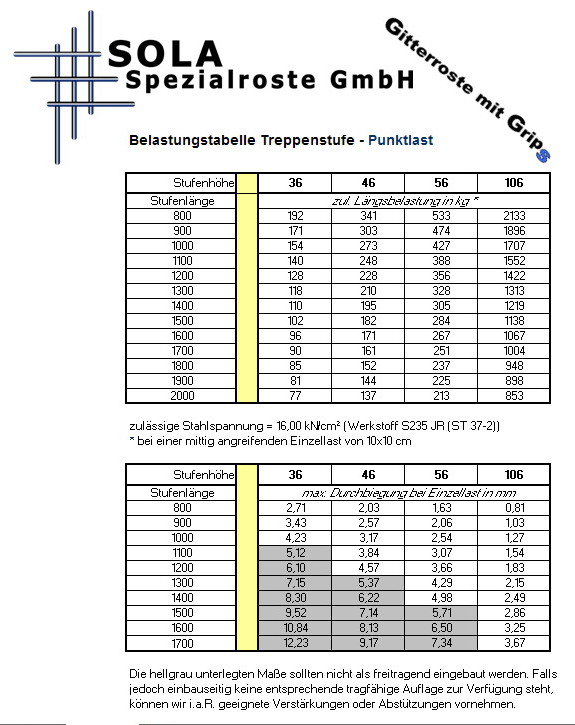

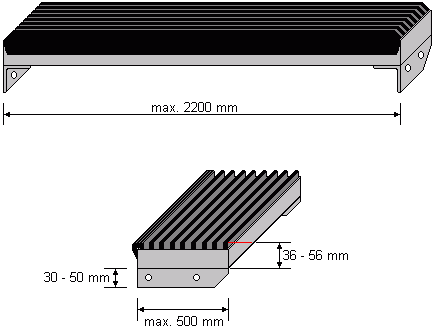

Sohler® Spezialrost exklusive Treppen nach Maß können in jeder gewünschten Größe, Form, Tragfestigkeit und Farbe geliefert werden Gitterrost-Treppen, Gitterrost-Stufen, Gitterrost-Treppenstufen, Sicherheits-Trittkante, Stützweite Da unsere Podeste konstruktionstechnisch - abgesehen von der zusätzlichen Sicherheits-Trittkante - mit den Sohler® Spezialrosten DBP identisch sind, gilt sinngemäß das dort bereits Beschriebene ("Maße Roste"). Einzelpodeste sollten mit Rücksicht auf die spätere Handhabung nicht größer als ca. 1 m² sein, herstellungstechnisch liegt die Grenze bei etwa 2,2 m². Die Größe der Gesamtfläche ist aber nicht limitiert. Treppenstufen Im erweiterten Sinne gibt es natürlich keinerlei Beschränkungen in Bezug auf die Größe einer Treppenkonstruktion und deren Stufen. Unter technischen Gesichtspunkten werden die Abmessungen von Sohler® Spezialrost DBP Treppenstufen limitiert durch die punktuelle Traglast. Das bedeutet, dass der freitragende Anteil maximal 2200 mm breit sein darf und die Tiefe der Stufe 500 mm nicht überschreiten sollte (wobei sich diese Angaben nur auf den jeweils freitragenden Anteil beziehen, mit entsprechenden Abstützungen können unendlich breite Stufen gebaut werden). Dies betrifft natürlich nur unsere Standardstufen. Wenn im Einzelfall Maße gefordert werden, die über die in diesen Tabellen und Skizzen genannten Werte hinausgehen, können wir fast immer eine Lösung konstruieren. Solche Besonderheiten finden hier allerdings keine Berücksichtigung, ebensowenig wie in unserer Belastungstabelle. Die Stufenhöhe ist bei freitragender Konstruktion abhängig von der Stützweite und der gewünschten Traglast: Je größer die Stützweite (also der freitragende Anteil einer Stufe), desto höher müssen die Tragstäbe gefertigt werden; daraus ergeben sich Stufenhöhen von 30, 40 oder 50 mm. Die lichte Höhe einschließlich der 6 mm Gummi-Überstand beträgt demnach 36, 46 oder 56 mm, womit Stützweiten von bis zu 1400 mm möglich sind. Darüber hinaus gibt es noch die Sondergröße 100/106 mm für eine Stützweite von bis zu 2200 mm. Anhand der folgenden Beispiele wird die Korrelation zwischen Stützweite und der erforderlichen Höhe deutlich: Die Gesamtbreite der Stufe beträgt hier ca. 2500 mm, wird aber mittig abgestützt, so dass zwei freitragende Anteile von jeweils 1200 mm verbleiben. Damit wird eine Höhe von 40 mm, inklusive Gummiauflage 46 mm, erforderlich. In Beispiel zwei weist die Stufe zwar nur eine Gesamtbreite von 1800 mm auf, doch der freitragende Anteil in der Mitte von 1400 mm erfordert eine Stufenhöhe von 50 mm, inklusive Gummiauflage also 56 mm. Das letzte Beispiel zeigt eine freitragende Stufe von 1000 mm, deren Höhe 30 mm, inklusive Gummiauflage 36 mm, nicht überschreitet. Bei besonders großen Stützweiten werden Vorder- und Hinterkante durch Flacheisen verstärkt. Ab einer bestimmten Übergröße, die jedoch nur bei Treppen mit außergewöhnlich hohem Publikumsaufkommen erforderlich wird und deren Stufen mehrere Meter breit sein können, kommen Winkelrahmen zum Einsatz. Solche Konstruktionen werden aber grundsätzlich gemeinsam mit dem Architekten für den Einzelfall berechnet und sind hier nicht Gegenstand der Beschreibungen. Maschenweite Als Maschenweite - also dem Abstand zwischen den Gummistreifen - sind 5-6 mm 10-11 mm 14-15 mm verfügbar. Die Breite der Gummistreifen selbst (damit also die Aufstandsfläche der einzelnen Stege) beträgt ca. 5 mm. Je geringer die Maschenweite, desto größer die Lauffläche - bei 5-6 mm ist eine problemlose Begehbarkeit selbst mit Pumps gewährleistet, die weiteste lässt dagegen auch größere (Schmutz-) Partikel durch. Und erfordert natürlich wesentlich geringeren Materialaufwand, was sich wiederum preislich bemerkbar macht. Welcher Maschenabstand am Ende der optimale ist, hängt immer von dem einzelnen Projekt und seinen spezifischen Anforderungen ab. exklusive Gitterrost-Treppen nach Maß, exklusive Gitterrost-Stufen, exklusive Gitterrost-Treppenstufen, Sicherheits-Trittkante, Stützweite Sohler® Spezialrost Treppen nach Maß können in jeder gewünschten Größe, Form, Tragfestigkeit und Farbe geliefert werden. exklusive Gitterrost-Treppe nach Maß exklusive Gitterrost-Stufen nach Maß
